| Modellnummer: | GWM-038 |
| MOQ: | 100 |
| Preis: | USD0.50~3.00 |
| Verpackungsdetails: | Palette mit Karton |
| Payment Terms: | L/C, T/T |

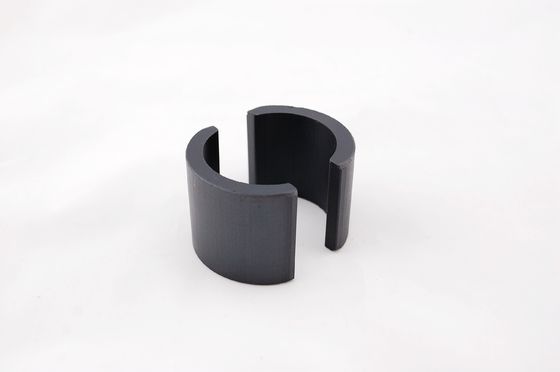

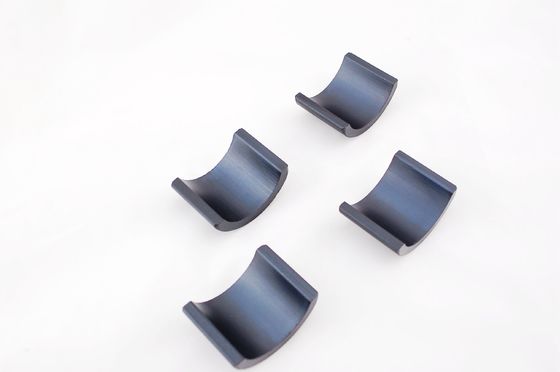

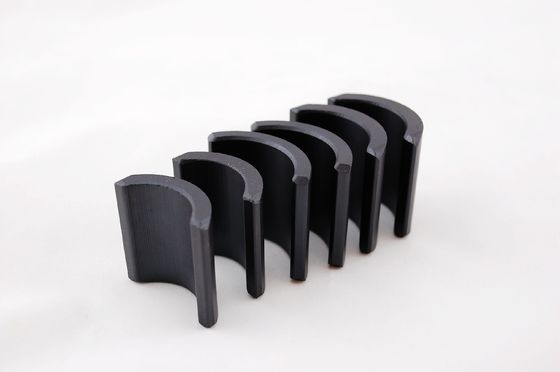

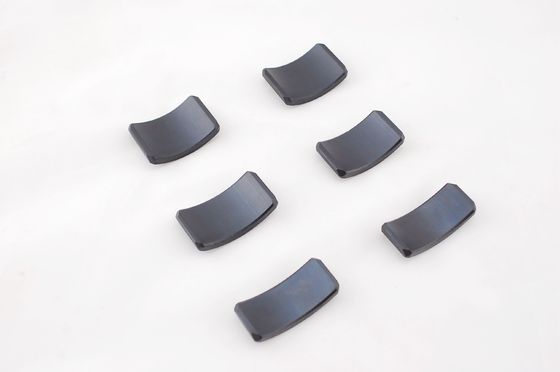

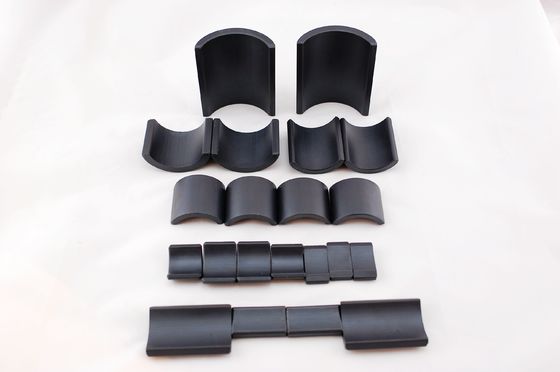

Magnet mit hoher Leistungsfähigkeit Y35~Y40/FB9B/HF32/32 Anwendungen in Elektromotoren
Beschreibung der Produkte
Ein Ferritbogensegmentmagnet, auch als Ferritbogenmagnet bekannt, ist eine Art von Permanentmagnet aus einem keramischen Material namens Ferrit.Ferritmagnete bestehen aus Eisenoxid (Fe2O3) und anderen Elementen wie Strontium (Sr) oder Barium (Ba)Sie sind bekannt für ihre geringen Kosten, hohe Zwangskraft und hervorragende Abmagnetisierungsbeständigkeit.
Ein Bogensegmentmagnet bezieht sich auf die spezifische Form des Magneten, der gebogen oder bogenförmig ist. Diese Magnete werden häufig in Anwendungen verwendet, in denen ein gebogenes oder kreisförmiges Magnetfeld erforderlich ist,zum Beispiel in Elektromotoren, Generatoren, Lautsprecher und Magnetseparatoren.
Ferritbogensegmentmagnete werden hergestellt, indem das Ferritmagnetmaterial in die gewünschte Form gesintert wird.Beim Sintern wird das ferrite Pulver in Form einer Form verdichtet und dann bei hohen Temperaturen erhitzt, um die Partikel zusammenzuschmelzenNach dem Sintern wird der Magnet bis zu seinem endgültigen magnetischen Zustand magnetisiert.
Ferritmagnete haben eine relativ geringe Magnetenergie im Vergleich zu anderen Arten von Magneten wie Neodymmagneten.TemperaturstabilitätFerritbogenmagnete werden aufgrund ihrer Erschwinglichkeit und ihrer zufriedenstellenden Leistung in vielen Anwendungen in verschiedenen Branchen weit verbreitet.
| Zulassung | Br | Hcb | Hcj | (BH) max. | Ähnliche Qualität | ||||||
| SJ/T104 | mT | Gs | kA/m | Siehe | kA/m | Siehe | KJ/m3 | MGOe | Japan | Amerika | Deutschland. |
| 10 - 2016 | TDK | MMPA | HF | ||||||||
| Y8T | 200 bis 235 | 2000 bis 2350 | 125-160 | 1570 bis 2010 | 210 bis 280 | 2640 bis 3520 | 6.5-9.5 | 0.82-1.19 | Die Ausgabe ist | C1 | HF8/22 |
| Y25 | 360 bis 400 | 3600 bis 4000 | 135-170 | 1700 bis 2140 | 140 bis 200 | 1760 bis 2520 | 22.5 bis 28.0 | 2.83 bis 3.52 | HF24/16 | ||
| Y26H-1 | 360 bis 390 | 3600 bis 3900 | 200 bis 250 | 2520 bis 3140 | 225-255 | 2830 bis 3200 | 23.0-28.0 | 2.89-3.52 | FB3X | HF24/23 | |
| Y28 | 370 bis 400 | 3700 bis 4000 | 175-210 | 2200 bis 2640 | 180 bis 220 | 2260 bis 2760 | 26.0-30.0 | 3.27-3.77 | C5 | HF26/18 | |
| Y28H-1 | 380 bis 400 | 3800 bis 4000 | 240 bis 260 | 3015 bis 3270 | 250 bis 280 | 3140 bis 3520 | 27.0-30.0 | 3.39-3.77 | FB3G | C8 | HF28/26 |
| Y28H-2 | 360 bis 380 | 3600 bis 3800 | 271 bis 295 | mit einer Breite von mehr als 20 mm | 382 bis 405 | 4800-5090 | 26.0-28.5 | 3.27-3.58 | FB6E | C9 | HF24/35 |
| Y30H-1 | 380 bis 400 | 3800 bis 4000 | 230 bis 275 | 2890 bis 3450 | 235-290 | 2950 bis 3650 | 27.0-31.5 | 3.39-3.96 | FB3N | HF28/24 | |
| Y30H-2 | 395 bis 455 | 3950 bis 4150 | 275-300 | 3450 bis 3770 | 310 bis 335 | mit einer Breite von nicht mehr als 20 mm | 27.0-32.0 | 3.39-4.02 | (FB5DH) | C10(C8A) | HF28/30 |
| Y32 | 400 bis 420 | 4000 bis 4200 | 160 bis 190 | 2010 bis 2400 | 165 bis 195 | 2080 bis 2450 | 30.0-33.5 | 3.77 bis 4.21 | FB4A | HF30/16 | |
| Y32H-1 | 400 bis 420 | 4000 bis 4200 | 190 bis 230 | 2400 bis 2900 | 230 bis 250 | 2900 bis 3140 | 31.5 bis 35.0 | 3.96 bis 4.40 | HF32/17 | ||
| Y32H-2 | 400 bis 440 | 4000 bis 4400 | 224 bis 240 | 2800 bis 3020 | 230 bis 250 | 2900 bis 3140 | 31.0-34.0 | 3.89-4.27 | FB4D | HF30/26 | |
| Y33 | 410 bis 430 | 4100 bis 4300 | 220 bis 250 | 2760 bis 3140 | 225-255 | 2830 bis 3200 | 31.5 bis 35.0 | 3.96 bis 4.40 | HF32/22 | ||
| Y33H | 410 bis 430 | 4100 bis 4300 | 250 bis 270 | 3140 bis 3400 | 250 bis 275 | 3140 bis 3450 | 31.5 bis 35.0 | 3.96 bis 4.40 | (FB5D) | HF32/25 | |
| Y33H-2 | 410 bis 430 | 4100 bis 4300 | 285 bis 315 | 3580 bis 3960 | 305 bis 355 | 3830 bis 4210 | 31.8 bis 35.0 | 4.0-4.40 | FB6B | C12 | HF30/32 |
| Y34 | 420 bis 440 | 4200 bis 4400 | 250 bis 280 | 3140 bis 3520 | 260 bis 290 | 3270 bis 3650 | 32.5 bis 36.0 | 4.08-4.52 | C8B | HF32/26 | |
| Y35 | 430 bis 450 | 4300 bis 4500 | 230 bis 260 | 2900 bis 3270 | 240 bis 270 | 3015 bis 3400 | 33.1-38.2 | 4.16-4.80 | FB5N | C11 ((C8C) | |
| Y36 | 430 bis 450 | 4300 bis 4500 | 260 bis 290 | 3270 bis 3650 | 265 bis 295 | mit einer Breite von nicht mehr als 20 mm | 35.1-38.3 | 4.41-4.81 | FB6N | HF34/30 | |
| Y38 | 440 bis 460 | 4400 bis 4600 | 285 bis 315 | 3580 bis 3960 | 295 bis 325 | 3705 bis 4090 | 36.6 bis 40.6 | 4.60-5.10 | |||
| Y40 | 440 bis 460 | 4400 bis 4600 | 315-345 Jahre | 3960 bis 4340 | 320 bis 350 | 4020-4400 | 37.6-41.6 | 4.72-5.23 | FB9B | HF35/34 | |
| Y41 | 450 bis 470 | 4500 bis 4700 | 245 bis 275 | 3080 bis 3460 | 255 bis 285 | 3200 bis 3580 | 38.0-42.0 | 4.77-5.28 | FB9N | ||
| Y41H | 450 bis 470 | 4500 bis 4700 | 315-345 Jahre | 3960 bis 4340 | 385 bis 455 | 4850 bis 5220 | 38.5-42.5 | 4.84-5.34 | FB12H | ||
| Y42 | 460 bis 480 | 4600 bis 4800 | 315-335 Jahre | 3960 bis 4210 | 355 bis 355 | mit einer Breite von nicht mehr als 20 mm | 40.0-44.0 | 5.03-5.53 | FB12B | ||
| Y42H | 460 bis 480 | 4600 bis 4800 | 325-345 Jahre | 4080 bis 4340 | 400 bis 440 | 5020 bis 5530 | 40.0-44.0 | 5.03-5.53 | FB14H | ||
| Y43 | 465 bis 455 | 4650 bis 4850 | 330 bis 350 | 4150 bis 4400 | 350 bis 390 | 4400 bis 4900 | 40.54 bis 45.5 | 5.09-5.72 | FB13B | ||
Produktionsflussdiagramm
Anwendung
Ferrit-Bogensegmentmagnete werden in verschiedenen Anwendungen, in denen ein gekrümmtes oder bogenförmiges Magnetfeld erforderlich ist, weit verbreitet.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Hier sind einige häufige Anwendungen von Ferritbogensegmentmagneten:
Elektromotoren und Generatoren: Ferritbogensegmentmagnete werden in Elektromotoren und Generatoren verwendet, um elektrische Energie in mechanische Energie umzuwandeln und umgekehrt.Sie finden sich häufig in Bruchteilstärke Motoren, Windschutzscheibenwischermotoren und kleine Geräte.
Automotive Anwendungen: Ferritbogensegmentmagnete finden sich in Automobilkomponenten wie elektrischen Servolenkungssystemen, Sensoren und Aktoren.Sie werden auch in Automobillautsprechern und Audiosystemen verwendet.
Magnetische Separatoren: Diese Magnete werden in Magnetseparatoren eingesetzt, um Eisenverunreinigungen aus verschiedenen Materialien wie Lebensmitteln, Pharmazeutika und Schüttgut zu entfernen.Die Form des Bogens ermöglicht eine effiziente Trennung und Sammlung magnetischer Partikel.
Lautsprecher: Ferritbogensegmentmagnete werden in den Magneten von Lautsprechern verwendet, um durch Umwandlung elektrischer Signale in mechanische Vibrationen Ton zu erzeugen.Sie sorgen für ein starkes Magnetfeld für die Sprachspule, mit der sie interagieren kann., was zur Bewegung des Lautsprecherdiaphragmas führt.
Magnetresonanztomographie (MRT): In MRT-Maschinen werden Ferritbogensegmentmagnete als Teil des statischen Magnetfeldsystems verwendet.Diese Magnete erzeugen ein starkes und gleichmäßiges Magnetfeld, um die Protonen im Körper des Patienten auszurichten., die die Herstellung detaillierter Bilder für die medizinische Diagnose ermöglicht.
Magnetische Kupplungen: Ferritbogensegmentmagnete werden in Magnetkopplungen verwendet, die verwendet werden, um Drehmoment zwischen zwei rotierenden Wellen ohne physischen Kontakt zu übertragen.Sie werden häufig in Pumpen verwendet., Mischer und andere Industrieanlagen, bei denen eine versiegelte und undichteste Verbindung erforderlich ist.
Magnetische Sensoren: Bogensegmentmagnete können in verschiedenen Anwendungen für die magnetische Sensorik verwendet werden, z. B. Geschwindigkeitssensoren, Positionssensoren und Näherungssensoren.Sie liefern ein Magnetfeld, das von Hall-Effektsensoren oder magnetoresistiven Sensoren erkannt werden kann, um die Position oder Bewegung von Objekten zu messen.
Magnetische Schlösser und Verschlüsse: Ferritbogensegmentmagnete werden in Schlössern und Verschlüssen verwendet, um sichere magnetische Haltekräfte zu erzeugen.und Zugangskontrollsysteme.
Dies sind nur einige Beispiele für die vielen Anwendungen, in denen Ferritbogensegmentmagnete verwendet werden.und Vielseitigkeit eignen sie für eine Vielzahl von Industriezweigen und Geräten.
Produktionskapazität und Zertifizierung
Mit Zertifizierung nach ISO9001:2008, IATF 16949, bieten wir 80% des Magneten für den Übersee-Markt für stabile Qualität und angemessenen Preis.
Wenn der Ferrit-Acr semgnet Magnet nicht Ihren Anforderungen an die Magnetleistung gerecht werden kann, können wir Ihnen auch den viel stärkeren Neodym- und SmCo-Magnet zur Referenz anbieten.
|
|
